Installation électrique : guide pratique pour une mise en conformité réussie

L'installation électrique dans l'habitat doit suivre des normes strictes pour garantir la sécurité des occupants. La norme NF C 15-100 encadre la réalisation des installations, avec des règles sur le tableau électrique, les circuits et la protection des personnes. Les statistiques montrent que 20 à 35% des incendies sont d'origine électrique.

Les fondamentaux de l'installation électrique domestique

L'installation électrique domestique constitue un ensemble complexe de composants interconnectés qui alimentent et protègent les équipements d'un logement. Les statistiques révèlent que 32% des incendies domestiques en France trouvent leur origine dans des défauts électriques, soulignant l'importance d'une mise en œuvre rigoureuse selon les normes en vigueur.

Les composants fondamentaux

Le tableau électrique représente le cœur de l'installation électrique d'une maison. Il regroupe les dispositifs de protection (disjoncteur principal, disjoncteurs divisionnaires) et de commande. La mise à la terre, obligatoire, évacue les courants de fuite vers le sol. Les circuits électriques se répartissent selon leur usage : prises, éclairage, appareils spécifiques.

Points de sécurité essentiels

• Protection différentielle 30mA sur tous les circuits
• Liaison équipotentielle dans les pièces d'eau
• Dimensionnement adapté des conducteurs
• Raccordement à la terre de toutes les masses métalliques
• Protection contre les surintensités
• Sectionnement général accessible

Structure des circuits électriques

La norme NF C 15-100 impose une sectorisation précise des circuits. Un logement type nécessite au minimum :

Protection des personnes et des biens

La securite électrique repose sur plusieurs niveaux de protection complémentaires. Le disjoncteur de branchement assure la protection générale. Les disjoncteurs divisionnaires protègent chaque circuit contre les surcharges. Les dispositifs différentiels détectent les fuites de courant dangereuses pour intervenir en quelques millisecondes.

Les installations électriques défectueuses causent environ 4000 accidents domestiques graves chaque année en France. Observatoire National de la Sécurité Électrique

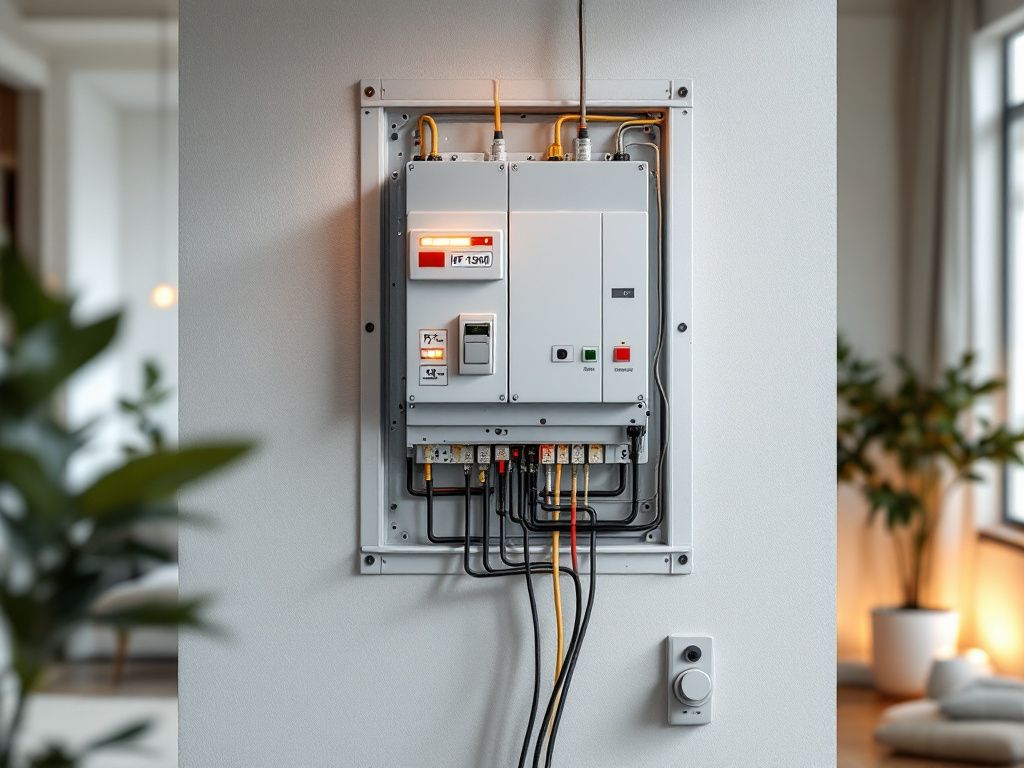

Normes et règlementations en vigueur

La réglementation électrique en France s'articule autour d'un ensemble de textes et de normes qui garantissent la sécurité des installations. Au cœur de ce dispositif, la norme NF C 15-100 constitue le référentiel technique principal pour les installations électriques basses tension.

La norme NF C 15-100 : évolution et cadre réglementaire

Instaurée en 1969, la norme NF C 15-100 n'a cessé d'évoluer pour intégrer les avancées technologiques et renforcer la protection des personnes. Les modifications majeures de 2016 ont notamment introduit de nouvelles exigences pour la protection différentielle 30mA et les circuits de communication. Cette norme s'applique obligatoirement aux installations neuves et lors des rénovations totales.

Points fondamentaux de conformité

• Protection des circuits par disjoncteurs adaptés
• Mise à la terre systématique des masses métalliques
• Respect des volumes de sécurité dans les pièces d'eau
• Installation de dispositifs différentiels haute sensibilité

Réglementation spécifique pour les pièces humides

Les salles de bains et cuisines font l'objet d'une attention particulière avec la définition de volumes de sécurité stricts. Le volume 0 (intérieur de la baignoire) interdit tout appareillage électrique. Le volume 1 (jusqu'à 2,25m au-dessus de la baignoire) n'autorise que les appareils IPX4. Le volume 2 (60cm autour) permet l'installation de prises protégées.

Organismes de contrôle et certifications

Le Consuel vérifie la conformité des installations neuves ou rénovées. Son attestation de conformité est obligatoire pour tout raccordement au réseau. Les organismes agréés comme Promotelec peuvent délivrer des labels attestant d'un niveau de sécurité supérieur aux exigences minimales.

Sanctions en cas de non-conformité

L'absence de mise en conformité peut entraîner le refus de raccordement par le fournisseur d'électricité. En cas d'incident, la responsabilité du propriétaire peut être engagée si l'installation n'est pas aux normes. Les assurances peuvent refuser leur garantie pour les sinistres liés à une installation non conforme.

Le tableau électrique et sa composition

Le tableau électrique constitue le point central de l'installation électrique domestique. Il regroupe tous les dispositifs de protection et de commande nécessaires pour distribuer le courant dans les différents circuits du logement en toute sécurité.

Composition d'un tableau électrique moderne

Un tableau électrique se compose de plusieurs éléments essentiels pour la protection des personnes et des biens. Le disjoncteur général, situé en tête de tableau, permet de couper l'alimentation électrique de l'ensemble du logement. Sa puissance varie généralement entre 15 et 90 ampères selon l'abonnement souscrit.

Les dispositifs différentiels 30mA assurent la protection des personnes contre les risques d'électrocution. La norme NF C 15-100 impose l'installation d'au moins deux interrupteurs différentiels : un type A pour les circuits spécialisés (four, plaques de cuisson) et un type AC pour les autres circuits.

Dimensionnement des protections

Répartition des circuits

Les disjoncteurs divisionnaires protègent individuellement chaque circuit contre les surcharges et courts-circuits. Leur calibrage dépend de la section des conducteurs et de la puissance des appareils alimentés. Pour une installation standard, prévoir :

• 1 à 2 circuits d'éclairage par niveau (10A)
• 3 à 4 circuits de prises de courant (16A ou 20A)
• 1 circuit spécialisé pour le four (32A)
• 1 circuit pour les plaques de cuisson (32A)
• 1 circuit pour le lave-linge (20A)

Évolutivité du tableau

Le tableau doit être dimensionné avec une réserve de 20% minimum pour permettre l'ajout futur de nouveaux circuits. Pour une maison de 100m², prévoir un tableau de 4 rangées minimum pouvant accueillir jusqu'à 52 modules. L'emplacement des dispositifs suit une logique précise : disjoncteur général en haut, puis interrupteurs différentiels, et enfin disjoncteurs divisionnaires regroupés par type d'usage.

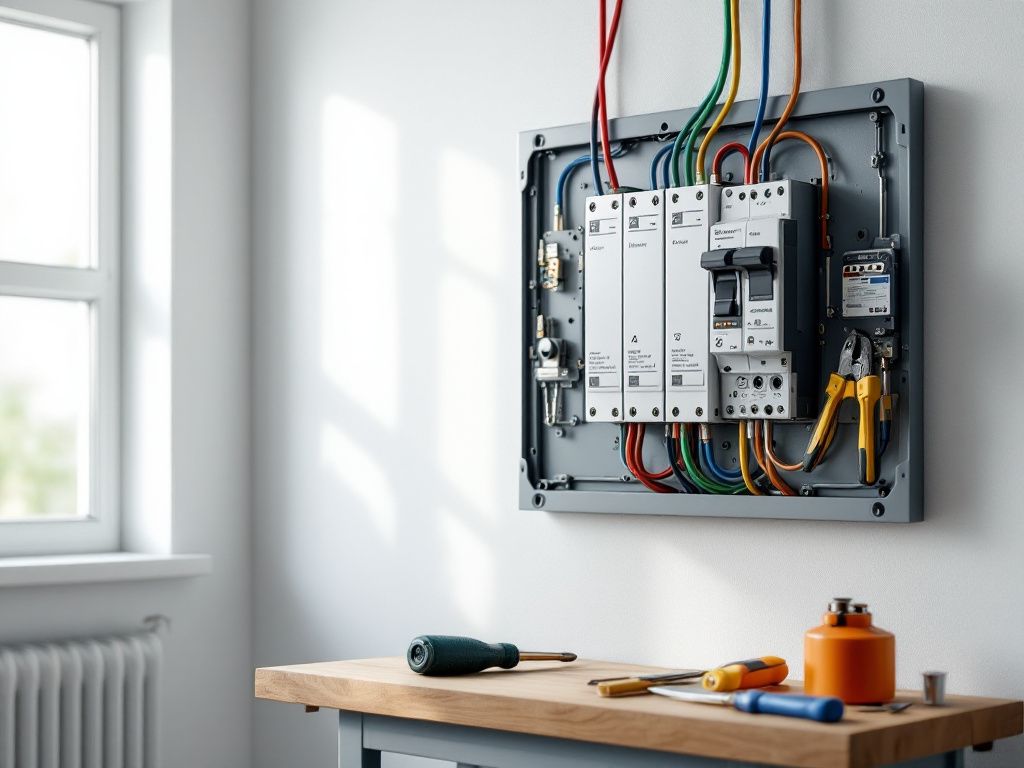

Installation des circuits et câblages

L'agencement des circuits et câblages électriques constitue une étape fondamentale dans la réalisation d'une installation électrique conforme à la norme NF C 15-100. La répartition des circuits doit répondre aux besoins des occupants tout en garantissant leur sécurité.

Répartition des circuits électriques

Une installation électrique se compose de plusieurs types de circuits indépendants, chacun protégé par un disjoncteur adapté. Les circuits doivent être répartis selon leur usage :

• Circuits d'éclairage : maximum 8 points lumineux par ligne
• Circuits prises de courant : maximum 8 prises 16A par ligne
• Circuits spécialisés : four, plaques de cuisson, lave-linge, etc.

Sections de câbles et protections

Mise en œuvre des canalisations

Les câbles peuvent être installés de deux manières :

Pose apparente

Les câbles sont fixés en surface des murs dans des moulures ou goulottes PVC. Cette technique facilite la maintenance mais reste visible.

Pose encastrée

Les câbles cheminent dans des conduits ICTA encastrés dans les murs. Cette solution invisible nécessite des saignées dans les parois.

Code couleur des conducteurs

Le respect du code couleur des conducteurs est obligatoire :

• Vert/jaune : conducteur de protection terre
• Bleu : neutre
• Rouge, noir ou marron : phase

Les liaisons équipotentielles de terre doivent relier toutes les masses métalliques aux circuits de protection. La section minimale du conducteur de terre est de 16 mm² en cuivre nu ou 25 mm² en cuivre isolé.

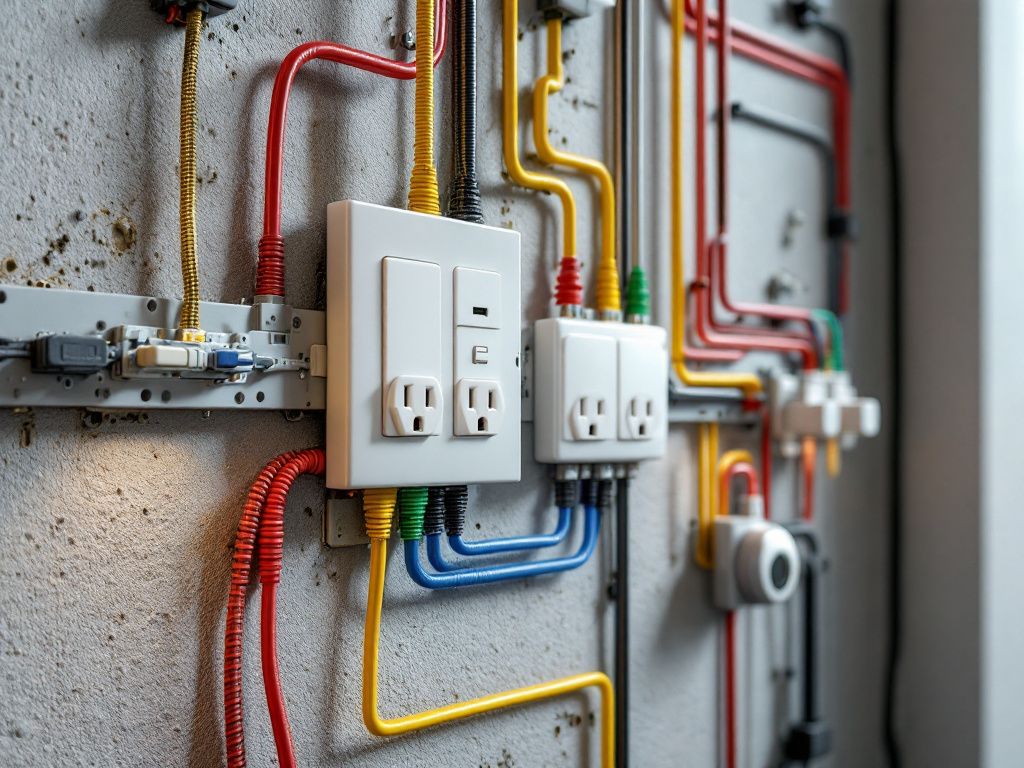

Équipements et points d'alimentation par pièce

Pour garantir la conformité et la sécurité d'une installation électrique dans une maison, la norme NF C 15-100 définit des exigences précises concernant le nombre et l'emplacement des points d'alimentation électrique dans chaque pièce. Ces prescriptions techniques assurent un niveau de confort optimal tout en limitant les risques.

Séjour et salon

Dans les pièces de vie, l'installation électrique impose un socle de prise de courant 16A tous les 4 m² avec un minimum de 5 prises. Les prises doivent être positionnées à 25 cm minimum du sol fini. Pour l'éclairage, 1 point lumineux en plafond ou en applique commandé par interrupteur simple ou va-et-vient selon la configuration. Dans les séjours de plus de 28 m², prévoir 2 circuits distincts pour les prises.

Chambres

Chaque chambre nécessite au minimum 3 prises de courant 16A et 1 point lumineux commandé. Une prise doit être placée près de la tête de lit. Les prises de communication (RJ45) sont fortement recommandées, avec au moins 1 prise par chambre.

Cuisine : circuits spécialisés obligatoires

La cuisine requiert des circuits dédiés :

• 1 circuit 32A pour la plaque de cuisson
• 3 circuits 16A pour le four, le lave-vaisselle et le lave-linge
• 6 prises de courant 16A minimum dont 4 au-dessus du plan de travail
• 2 points lumineux (plafond et plan de travail)

Salle de bain : volumes de sécurité

L'installation électrique en salle de bain respecte des volumes de protection :

Hauteurs réglementaires d'installation

Les hauteurs à respecter pour l'appareillage électrique :

• Prises de courant : 5 à 25 cm du sol
• Interrupteurs : 80 à 130 cm du sol
• Tableaux de communication : 120 à 180 cm du sol
• Prises de communication : 5 à 25 cm du sol

Sécurisation et protection des installations

La sécurisation des installations électriques constitue un enjeu majeur pour prévenir les risques d'électrocution et d'incendie dans les habitations. La mise en place de dispositifs de protection adaptés et leur vérification régulière permettent de garantir la conformité aux normes en vigueur.

Dispositifs de protection obligatoires

L'installation électrique nécessite plusieurs niveaux de protection complémentaires :

• Le différentiel 30mA : dispositif qui coupe automatiquement l'alimentation en cas de fuite de courant
• La mise à la terre : raccordement des masses métalliques à un conducteur relié au sol
• Les liaisons équipotentielles : interconnexion des éléments conducteurs (canalisations, etc.)

Protection différentielle

Le disjoncteur différentiel 30mA doit protéger l'ensemble des circuits. Pour les installations de plus de 35m², la norme impose au minimum deux dispositifs différentiels pour assurer une sélectivité en cas de défaut.

Mise à la terre et liaisons équipotentielles

La résistance de la prise de terre doit être inférieure à 100 ohms. Les liaisons équipotentielles principales relient les canalisations métalliques entre elles. Dans les salles d'eau, une liaison équipotentielle supplémentaire raccorde tous les éléments conducteurs.

Sécurisation des pièces humides

Dans les salles de bains et cuisines, des mesures de protection renforcées s'appliquent :

Vérifications périodiques recommandées

Un contrôle complet de l'installation est préconisé tous les 2 ans, avec :

• Test des dispositifs différentiels (bouton test mensuel)
• Mesure de la résistance de la prise de terre (annuelle)
• Vérification de l'état des conducteurs et connexions
• Contrôle des indices de protection dans les pièces d'eau

Le diagnostic électrique obligatoire lors d'une vente doit être réalisé par un professionnel certifié. Il vérifie 6 points de sécurité fondamentaux définis par la norme NF C 16-600.

Mise aux normes et rénovation électrique

La mise aux normes d'une installation électrique constitue une démarche réglementaire fondamentale pour garantir la sécurité des occupants d'un logement. En France, selon les données de l'ONSE 2024, 83% des installations de plus de 15 ans présentent au moins une anomalie électrique nécessitant une rénovation.

Processus de mise en conformité

La mise en conformité d'une installation électrique débute par un diagnostic électrique obligatoire, réalisé par un professionnel certifié. Ce diagnostic permet d'identifier les points non conformes à la norme NF C 15-100 et d'établir un rapport détaillé des travaux à effectuer. Le diagnostiqueur vérifie notamment la présence des dispositifs de protection, l'état du tableau électrique et la qualité du câblage.

Coûts moyens de rénovation électrique

Aides financières disponibles

Pour financer les travaux de mise aux normes électriques, plusieurs dispositifs d'aide sont mobilisables :

• MaPrimeRénov' : jusqu'à 3000€ selon conditions de ressources
• TVA à 5,5% sur les travaux de rénovation
• Eco-prêt à taux zéro : jusqu'à 15000€
• Aides de l'ANAH : jusqu'à 50% du montant des travaux

Intervention du professionnel qualifié

Le Service de mise aux normes doit être réalisé par un électricien qualifié disposant d'une certification QUALIFELEC ou d'une mention RGE "Reconnu Garant de l'Environnement". L'artisan établit un devis détaillé des travaux de conformité à réaliser, comprenant le remplacement des composants défectueux, la mise à niveau du tableau électrique et la mise en place des protections réglementaires.

Étapes de l'installation

La rénovation électrique s'effectue selon un processus méthodique :

1. Dépose des anciens équipements non conformes
2. Installation du nouveau tableau électrique
3. Tirage des nouveaux circuits
4. Pose des dispositifs de protection
5. Raccordement des prises et points lumineux
6. Contrôle et mesures de sécurité

À l'issue des travaux, le professionnel remet une attestation de conformité CONSUEL, document obligatoire validant la conformité de l'installation électrique aux normes en vigueur.

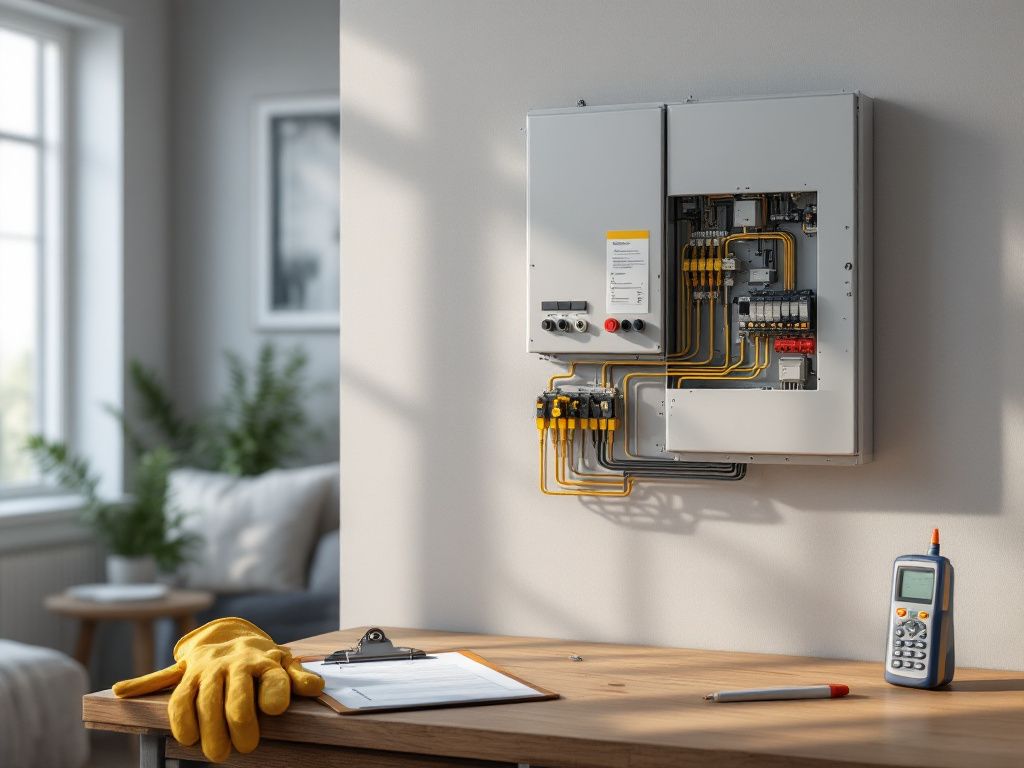

Solutions d'optimisation énergétique

L'amélioration de l'efficacité énergétique d'une installation électrique passe par l'intégration de technologies intelligentes. Les systèmes actuels permettent de réduire la consommation tout en augmentant le confort et la sécurité des occupants.

Gestion intelligente de l'énergie

Les délesteurs surveillent la consommation électrique totale et déconnectent temporairement certains circuits non prioritaires pour éviter les dépassements de puissance souscrite. Les gestionnaires d'énergie de Schneider Electric programment le fonctionnement des équipements selon les heures creuses/pleines. La domotique centralise le pilotage du chauffage, de l'éclairage et des volets roulants pour optimiser les consommations.

Économies réalisables

Intégration des énergies renouvelables

L'autoconsommation photovoltaïque nécessite une protection adaptée du tableau électrique. Un onduleur convertit le courant continu des panneaux en alternatif. Le surplus peut être stocké dans des batteries ou revendu. L'installation de bornes de recharge pour véhicules électriques requiert un circuit dédié de 32A minimum avec protection différentielle 30mA type B.

Dimensionnement des installations photovoltaïques

• 3 kWc : couvre 30% des besoins d'une maison de 100m²
• 6 kWc : autoconsommation optimale pour 150m²
• 9 kWc : permet de recharger un véhicule électrique

Sécurisation des installations

Les parafoudres protègent les équipements sensibles contre les surtensions. Les interrupteurs différentiels surveillent les fuites de courant. Le contrôle d'accès et la vidéosurveillance sécurisent la maison. Un système de backup sur batteries maintient les fonctions essentielles en cas de coupure.

L'essentiel à retenir sur l'installation électrique aux normes

De nouvelles évolutions de la norme NF C 15-100 sont attendues pour 2025, avec un renforcement des exigences liées à la recharge des véhicules électriques et à la domotique. La transition énergétique pousse à repenser les installations domestiques pour les adapter aux nouveaux usages, comme l'autoconsommation photovoltaïque et le pilotage intelligent de l'énergie.
